전기회로는 우리 생활과 기술의 핵심이며, 다양한 전자 기기의 동작 원리를 이해하는 데 필수적입니다. 이를 분석하고 설계하기 위해 사용되는 중요한 도구 중 하나가 바로 "키르히호프의 법칙"입니다. 이 법칙은 전기회로 분석에 있어서 필수적인 기본 원리로, 전기 및 전자공학 분야에서 학습해야 하는 중요한 내용입니다.
키르히호프의 법칙 소개
키르히호프의 법칙은 전기회로 분석을 위한 기본 원리로써, 회로 내에서 전류와 전압의 분포를 이해하고 예측하는 데 사용됩니다. 이는 두 가지 법칙으로 나뉩니다: 키르히호프의 전류법칙(Kirchhoff's Current Law, KCL)과 키르히호프의 전압법칙(Kirchhoff's Voltage Law, KVL)입니다.
전압법칙 (KVL)
폐회로에서 모든 전압의 합은 0이다. KVL은 회로 내에서 닫힌 경로를 따라 전압의 합은 0이어야 한다는 원리입니다. 이는 에너지 보존의 원리를 반영하며, 전기회로 내의 전압은 회로를 따라 한 번 순환하면 다시 제자리로 돌아와야 합니다. 다른 말로 표현하면 폐회로에서 전원의 기전력의 합은 회로 소자의 전압 강의 합과 같다.
KVL을 수식으로 나타내면 다음과 같습니다.
∑V_source = ∑V_device
위 그림에서 전류의 방향을 기준으로 할때 V1, V2, V3는 +인 반면 V는 -입니다.
이 식을 풀면 V = V1 + V2 + V3
이것을 풀면 V = I * (R1 + R2 + R3)
즉, I = V / (R1 + R2 + R3)
전류법칙 (KCL)
한점을 기준으 들어오는 전류의 합과 흘러나가는 전류의 합과 같다. KCL은 전류의 보존 법칙으로, 어떤 지점에서 들어오는 전류와 나가는 전류의 합은 항상 0이어야 합니다. 즉, 전류는 어떤 지점에서도 손실 없이 보존되어야 한다는 원리입니다. KCL을 수식으로 나타내면 다음과 같습니다
∑I_in + ∑I_out = 0
또는 ∑I_in = ∑I_out
-I = I1 + I2 + I3
계산하면 I = V/R1 + V/R2 + V/R3
I = V x (1/R1 + 1/R2 + 1/R3)
키르히호프의 법칙 적용 방법
키르히호프의 법칙을 사용하여 회로를 분석할 때에는 몇 가지 주의사항이 있습니다. KCL은 노드(node) 사이에 전압원이 있으면 적용이 불가능하며, KVL은 전류원이 붙어 있는 메시 (mesh)에 적용할 수 없습니다. 이는 분석의 정확성을 유지하기 위해 중요한 점입니다.
키르히호프의 법칙의 활용
키르히호프의 법칙은 전기회로 분석에 필수적인 도구로서, 복잡한 회로를 간단하게 표현하고 해결하는 데 사용됩니다. 회로 해석 시에는 KCL을 우선으로 사용하며, KVL은 조금 더 복잡한 회로에서 적용됩니다. 두 법칙은 전기 및 전자공학 분야를 공부하는 학생들에게 중요한 개념이며, 회로 동작을 이해하고 설계하는 데 필요한 개념입니다.
KCL과 KVL을 통해 전류와 전압의 분포를 이해하고 예측하는 능력을 키우면 다양한 회로의 동작을 정확하게 파악할 수 있습니다. 이러한 기본 원리를 활용하여 전기 기기 및 시스템을 설계하고 개선하는 역할을 수행할 수 있습니다. 전기 및 전자공학 학습자라면 키르히호프의 법칙을 꼭 숙지하고 실제 문제에 적용해 보는 것이 중요합니다.
키르히호프 법칙을 이용한 회로해석 및 문제풀이
어떤 회로가 주어졌을때 회로이론이나 회로해석에서 키르히호프법칙을 활용하여 해석을 할 수 있습니다.
KVL 전압법칙을 이용한 회로 해석
폐회로에서 전압의 합은 0이므로 수식으로 나타냅니다.
변수는 전류로 하여 풀이합니다.
왼쪽 폐회로에서 -V + V1 + V2 = 0
-V + I1 * R1 + (I1-I2) * R2 = 0
오른쪽 폐회로에서
-V2 + V3 = 0
-(I1 - I2) * R2 + I2 * R3 = 0

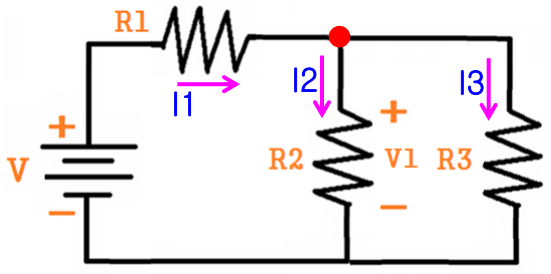

KCL 전류법칙을 이용한 회로해석
회로의 특정 노드에서 들어오는 전류의 합은 나가는 전류의 합과 같게 수식으로 나타냅니다.
변수는 전압으로 하여 풀이합니다.
I1 = I2 + I3
(V-V1) / R1 = V1 / R2 + V1 / R3
V1 * (1/R1 + 1/R2 + 1/R3) = V / R1
