초전도 케이블 | 미래 전력 송전 기술의 새로운 지평

전력 송전 기술은 계속해서 발전하고 있습니다. 이 중 하나가 초전도 케이블입니다. 초전도는 특정 온도 이하에서 전기 저항이 없어지는 현상으로, 이러한 특성을 활용하여 초전도 도체로 만든 케이블은 저손실, 대용량의 송전이 가능합니다. 이러한 초전도 케이블은 미래 전력 네트워크의 핵심 기술로 주목받고 있습니다.



초전도

초전도는 특정한 온도 이하에서 전기 저항이 완전히 사라지는 현상을 말합니다. 이러한 물질들은 저온 상태에서만 이 현상이 나타나며, 이 현상을 이용하여 전기를 전달하는데 많이 활용됩니다.



초전도의 종류

초전도는 저온 초전도와 고온 초전도로 분류됩니다.



저온 초전도 (Low-Temperature Superconductors, LTS)

저온 초전도 (Low-Temperature Superconductors, LTS): 아아아 전형적으로 10K(Kelvin, 켈빈) 이하의 온도에서 초전도 효과가 나타납니다. 액체 헬륨이나 액체 질소와 같은 극저온 냉매를 사용하여 운영되며, 이러한 초전도는 Nb3Sn, NbTi 등의 금속 합금으로 만들어집니다.



고온 초전도 (High-Temperature Superconductors, HTS)

전형적으로 액체 질소를 냉매로 사용하여 운전되며, 온도는 약 77K(Kelvin, 켈빈)인 액체 질소의 비교적 높은 온도에서 초전도 효과가 나타납니다. 액체 질소를 냉매로 사용하여 운영되며, YBCO(Yttrium Barium Copper Oxide)나 Bi-2223(Bismuth Strontium Calcium Copper Oxide) 등의 세라믹 기반 초전도 물질로 만들어집니다.



고온 초전도의 발견은 초전도 기술의 새로운 발전을 이끌었습니다. 저온 초전도와 비교하여 고온 초전도는 냉각 비용이 낮고, 냉각 시스템의 복잡성이 줄어들기 때문에 적용 범위가 넓어지는 경향이 있습니다. 하지만 아직까지도 많은 연구가 진행 중이며, 실용적인 응용을 위해 더 넓은 온도 범위에서 초전도 효과를 나타내는 물질의 발견이 기대됩니다.



초전도의 원리

초전도의 원리는 정확히 이해되지 않고 있지만, 주로 물질 내에 존재하는 전자와 양자의 상호작용에 의해 설명됩니다. 초전도가 발생하는 온도는 각 물질마다 다르며, 이 온도를 초저온이라고 합니다. 초저온에서는 전자들이 물질 내에서 자유롭게 흐르며 전기 저항이 사라지게 됩니다.



초전도의 응용

초전도는 전력 송전, 자기 공명 이미징(MRI), 자기 부력 등 다양한 분야에서 활용됩니다. 특히 전력 송전 분야에서는 초전도를 이용하여 전력을 효율적으로 전달할 수 있는 초전도 전선이 개발되었습니다. 이러한 초전도 전선은 전기 저항이 거의 없기 때문에 전력 손실이 적고, 대용량의 전력을 안정적으로 전달할 수 있습니다.



초전도의 연구와 발전

초전도에 대한 연구는 아직도 계속되고 있으며, 새로운 초전도 물질의 발견과 기술적인 개선을 통해 그 활용 범위는 계속해서 확대되고 있습니다. 초전도 기술의 발전은 전력 분야뿐만 아니라 다양한 기술 분야에 새로운 혁신을 가져올 것으로 기대됩니다.



초전도 케이블의 종류와 특징

초전도 케이블은 저온 초전도 도체와 고온 초전도 도체로 분류됩니다. 저온 초전도 도체는 Nb3Sn, NbTi 등이 사용되며, 고온 초전도 도체로는 YBCO, Bi-2223, Ti-12 23, Hg 등이 사용됩니다. 이러한 초전도 도체를 냉매로 함침하여 전기 저항을 제로에 가깝게 만들어주는 케이블은 매우 효율적인 전력 송전을 가능케 합니다.



초전도 케이블의 발전 과정

초전도 케이블은 저온에서 운영되어야 하므로 초기에는 액체 헬륨을 냉매로 사용하는 저온 초전도 케이블이 개발되었습니다. 그러나 90년대 이후에는 액체 질소를 냉매로 사용하는 고온 초전도 케이블이 개발되고 있습니다. 이러한 발전은 초전도 케이블의 활용 온도를 상승시켜 전력 송전의 효율성을 높이는 데 기여하고 있습니다.

초전도 케이블

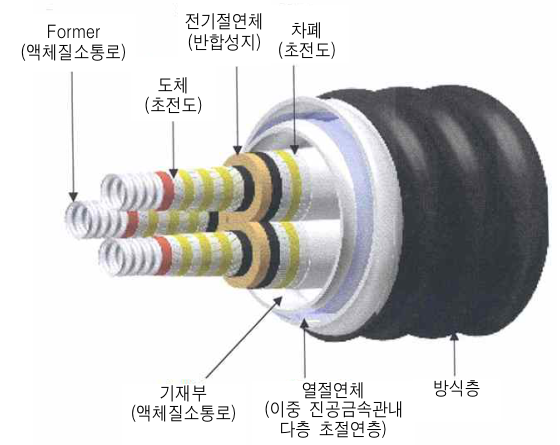

초전도 케이블의 구조와 기술

초전도 케이블은 일반 케이블과는 다르게 케이블 내부나 외부에 절연유 대신 냉매를 사용합니다. 이를 위해 케이블은 단열 관로로 구성되어 냉매 손실을 최소화하고 도체 내에서 발생하는 열에 비해 외부로부터의 열 침입을 차단합니다. 이러한 구조는 초전도 케이블의 안정성과 효율성을 높이는 데 중요한 역할을 합니다.



결론

초전도 케이블은 전력 송전 분야에서 혁신적인 기술로 주목받고 있습니다. 높은 전력 효율성과 안정성을 제공하는 이러한 케이블은 미래 전력 네트워크를 구축하는 데 중요한 역할을 할 것으로 기대됩니다. 따라서 초전도 케이블에 대한 연구와 기술 개발은 계속되어야 하며, 이를 통해 보다 지속 가능하고 안정적인 전력 시스템을 구현할 수 있을 것입니다.
